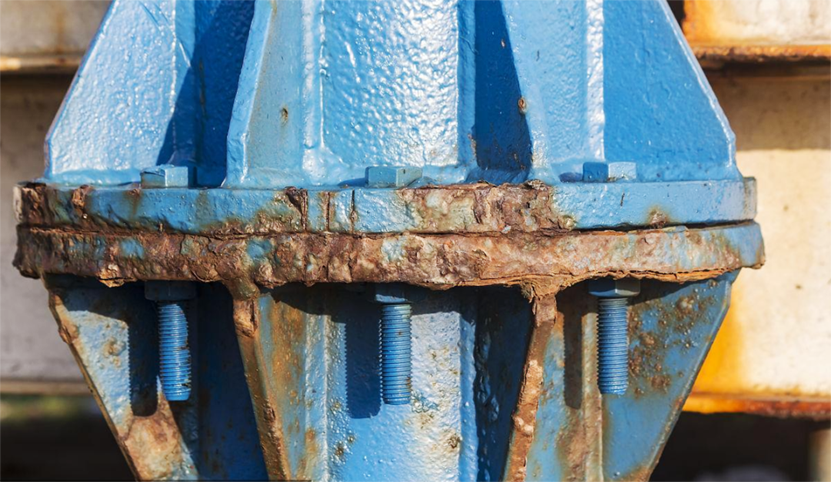

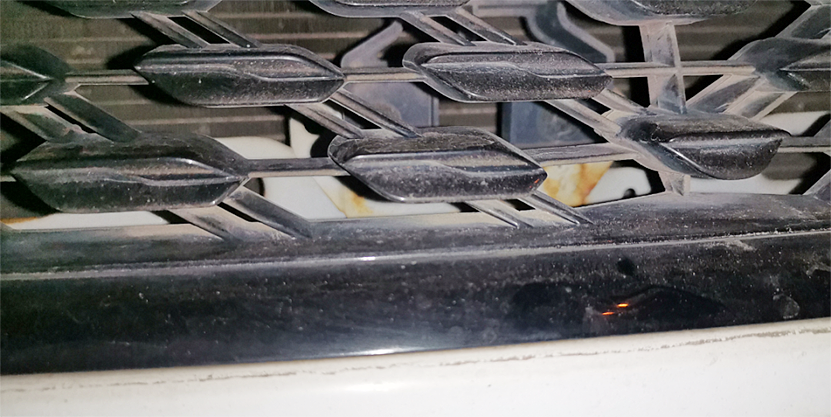

1. 當(dāng)涂層材料涂覆于鋼結(jié)構(gòu)的銳邊時(shí)，經(jīng)常會(huì)存在一個(gè)固有的問題，就是棱角、銳邊、頂端（以下統(tǒng)稱邊緣）經(jīng)常容易發(fā)生遮蓋不良，尤其淺色系涂料更為明顯，后續(xù)緊接著會(huì)出現(xiàn)早期的銹蝕現(xiàn)象。

2. 在涂裝行業(yè)中，一個(gè)比較傳統(tǒng)的認(rèn)知觀點(diǎn)是涂覆的涂層材料在其干燥和固化的過程中，涂膜由于在邊緣處被拉離而導(dǎo)致的邊緣膜厚降低，是邊緣局部腐蝕發(fā)生的主要原因，然而，無論是從機(jī)械特性角度還是從實(shí)踐角度來看，這個(gè)觀點(diǎn)不一定正確。

2.1 下面我們就要討論下所謂的“邊緣保持率”或者“邊緣覆蓋率”這一觀點(diǎn)，并且討論下為什么這個(gè)觀點(diǎn)并不足以解釋邊緣發(fā)生腐蝕的主要原因，同時(shí)，我們將討論當(dāng)前的一些測試方法并不能為說明邊緣涂覆有效性提供了相關(guān)的可靠證據(jù)。

鋼結(jié)構(gòu)上最難防止腐蝕的部位之一就是結(jié)構(gòu)的邊緣部位，邊緣是兩個(gè)平面相交的位置，通常彼此成90°角，行業(yè)中傳統(tǒng)觀點(diǎn)認(rèn)為在這個(gè)位置發(fā)生腐蝕的主要原因是由于頂部涂層DFT（干膜厚度）的降低，一般認(rèn)為DFT的降低是由于在固化/干燥過程中涂膜從其頂部被拉離而引起的；在結(jié)構(gòu)邊緣頂部保持足夠DFT的能力被稱為邊緣保持率，定義測定邊緣保持率測試方法的兩個(gè)主要標(biāo)準(zhǔn)和規(guī)范是MIL-PRF-23236D和NACE標(biāo)準(zhǔn)TM0304，這兩個(gè)標(biāo)準(zhǔn)都用頂部處涂層DFT與平面上涂層DFT之比來表示邊緣保持率，公式如下所示：

其中MIL-PRF-23236D是一個(gè)合格或不合格的判定規(guī)范；也就是在三個(gè)測試樣本中如果邊緣保持率平均值為70%，并且沒有一個(gè)樣本邊緣保持率低于50%，那么這種涂料品種就被定義為具有耐邊緣效應(yīng)的產(chǎn)品。

2.2 但是，按照規(guī)范的建議邊緣保持率達(dá)到70%的涂料真的能保證邊緣不發(fā)生腐蝕嗎？

2.2.1 答案很可能是否定的，邊緣保持防腐的概念和實(shí)際邊緣保持率測試所提供的可重現(xiàn)和可重復(fù)或者有意義的測試結(jié)果可能存在幾個(gè)問題，下面就這些問題進(jìn)行討論：

從定義中我們可以了解，成功保持邊緣測試的關(guān)鍵就是涂層的涂覆結(jié)果，也就是涂層的DFT均勻一致的涂覆在平坦的兩側(cè)以及頂部，實(shí)現(xiàn)這一目標(biāo)的第一個(gè)問題是確保涂層在頂部的濕膜厚度與平面的濕膜厚度相匹配，也就是說如果要獲得邊緣保持率的比較結(jié)果，前提是比較的平面與邊緣區(qū)域的濕膜厚度應(yīng)該是一致的，這樣在涂膜的干燥固化時(shí)在沒有其他因素影響到涂層情況下最終的兩個(gè)區(qū)域的DFT應(yīng)該是相同的，否則就無法確定頂部的DFT減少是由于其它作用力產(chǎn)生的結(jié)果還是濕膜覆蓋的量不均勻造成的，這兩個(gè)標(biāo)準(zhǔn)和規(guī)范都沒有要求測量頂部處的濕膜厚度，因此可能永遠(yuǎn)都不知道頂部處是否涂抹了足夠或者過多的涂層材料。

例如：將含有50%固體份的涂料以250微米的濕膜厚度涂覆在角件的平面上，平面的DFT表面上將獲得125微米的DFT，但是如果在涂料的應(yīng)用過程中，在涂層上的任何其他作用力通過干燥固化而贏下涂膜厚度之前，在頂點(diǎn)處僅僅涂覆了150微米的濕膜厚度，則DFT將為75微米，這意味著僅僅通過涂覆程序的變化，邊緣保持率計(jì)算結(jié)果為60%而無法達(dá)到70%邊緣保持率的平均最低值要求，因此，如果不知道頂部涂層的濕膜厚度就不可能知道是否應(yīng)用了所需的涂料使用量，從而就會(huì)影響最終的測量結(jié)果。厚度方面的另一個(gè)問題是平面上可能具有不同的厚度測量，兩個(gè)標(biāo)準(zhǔn)都沒有明確規(guī)定如何確定平面的DFT，他們要求對(duì)DFT獲取平均值，但沒有具體說明需要進(jìn)行多少次測量才能建立這個(gè)平均值，也沒有具體說明必須在平面上的什么地方進(jìn)行測量，因此，如果一個(gè)平面的DFT為150微米，而另一個(gè)平面的DFT為100微米，則DFT平均值為125微米，但在試圖與頂部DFT進(jìn)行比較時(shí)這個(gè)所謂的計(jì)算平均值是沒有相關(guān)性的，最后 角件的表面輪廓對(duì)于平面上的涂層的DFT測量也會(huì)造成很大影響。

2.2.2 涂層的涂覆方式也會(huì)產(chǎn)生問題從而影響涂層厚度，將噴涂應(yīng)用于角件的方式可以在角件上產(chǎn)生較厚和較薄的涂層區(qū)域：直接噴涂在平面上會(huì)在平面形成足夠的涂層厚度而頂部沒有形成涂層或者完全未噴到；斜噴在平面上可能會(huì)造成頂部涂層過厚而平面涂層減少；直接噴涂在頂部處則會(huì)導(dǎo)致頂部處涂層減少。

MIL-PRF-23236D要求首先要在平面上噴涂，然后在頂部上直接噴涂，這種噴涂方法的效果將在頂部周圍區(qū)域積聚足夠的涂層但在頂部處的涂層厚度將直接減少。

3. 上述情況表明，即使邊緣保持率可以被視為保護(hù)邊緣免受底層金屬腐蝕的指標(biāo)或預(yù)測指標(biāo)，但與測試方法的缺陷抵消了任何有意義的測量邊緣保持率的能力。
