媒體中心

news Center

媒體中心 > 浩力森水性涂料 | 工程機(jī)械行業(yè)浸涂解決方案

浩力森水性涂料 | 工程機(jī)械行業(yè)浸涂解決方案

時(shí)間：2023-01-07

近年，國家大力推進(jìn)水性涂料發(fā)展，在工程機(jī)械防腐領(lǐng)域，水性工業(yè)漆占比份額呈現(xiàn)逐年翻倍增長，成為工程機(jī)械涂裝主流產(chǎn)品。履帶產(chǎn)品作為工程機(jī)械的底盤件，屬于行走裝置的一部分，多用在挖掘機(jī)、推土機(jī)等工程機(jī)械上。履帶各鏈軌節(jié)間縫隙較多，外形結(jié)構(gòu)復(fù)雜，噴涂難以全面覆蓋，故常采用浸涂工藝。但目前工程履帶用水性浸漆施工沒有相應(yīng)的國家標(biāo)準(zhǔn)，各企業(yè)現(xiàn)場的浸涂工藝，浸涂設(shè)備，槽體大小，工藝流程都沒有明確標(biāo)準(zhǔn)，因此，常常出現(xiàn)干燥速度慢，漆膜硬度低，防腐性能差的問題。

.
.

水性浸涂漆以水全部或部分代替有機(jī)溶劑作為分散介質(zhì)，且以浸涂方式進(jìn)行涂裝的涂料，具有不易燃燒、氣味小、施工簡便、應(yīng)用面廣、適合大規(guī)模工業(yè)化連續(xù)生產(chǎn)等優(yōu)勢。

根據(jù)所用樹脂體系分類，主要的產(chǎn)品類型有水性環(huán)氧酯浸涂漆、水性聚酯或醇酸浸涂漆、水性丙烯酸酯浸涂漆、水性環(huán)氧丙烯酸酯浸涂漆、丙烯酸乳液浸涂漆等。若按成膜時(shí)的固化機(jī)理分類，可分為烘烤交聯(lián)固化型、常溫氧化干燥型和揮發(fā)性自干型。

.

浩力森研發(fā)的新一代水性浸涂漆主體為改性丙烯酸樹脂，不含鉛、鎘、鉻、汞等重金屬，VOCs含量低、氣味小、干燥好，適用于不同的金屬板材，可做底漆，亦可做底面合一涂料使用。

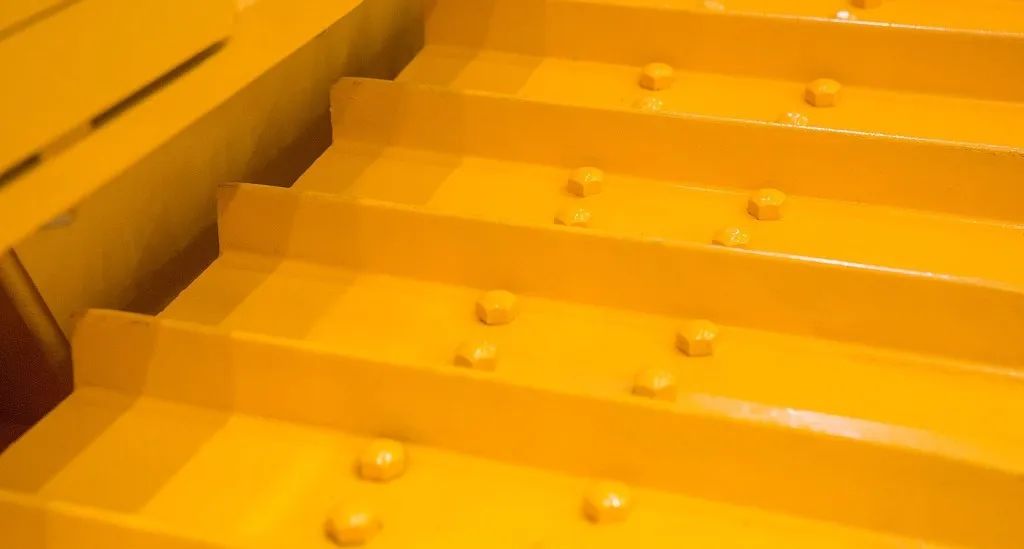

漆膜不僅具有附著力強(qiáng)，柔韌性好、光澤度適中可調(diào)、豐滿度高、硬度高等特點(diǎn)，同時(shí)兼具優(yōu)異的理化性能，其中抗腐蝕性、耐化學(xué)品性、耐酸堿性能突出。與此同時(shí)，浩力森水性浸涂涂裝工藝施工簡單，線體占地面積小，施工能耗低，涂料利用率高，契合客戶端現(xiàn)場施工工藝，適應(yīng)客戶現(xiàn)場各種生產(chǎn)節(jié)拍，可實(shí)現(xiàn)自動(dòng)化生產(chǎn)，無需人工噴涂，為顧客提供全方位的涂裝解決方案，尤其適用于彈簧、電機(jī)、工程機(jī)械履帶等不易噴涂的異型件。

.

.

HAOLISEN 核心優(yōu)勢：
01
作業(yè)環(huán)境無污染、施工簡便、低碳環(huán)保
02
常溫干燥或低溫烘烤，漆膜附著力強(qiáng)
03
具有優(yōu)良的抗腐蝕性、耐化學(xué)品、耐酸堿的性能，豐滿度高
04
漆膜光亮豐滿，流平性好，硬度高
.

.
工藝流程：

鑄鐵件裝配 → 預(yù)脫脂（噴淋壓力1-1.5kg，溫度30-60℃）→ 脫脂（噴淋壓力1-1.5kg） → 水洗（噴淋壓力1-1.5kg） → 防銹劑（噴淋壓力1-1.5kg） → 浸涂（溫度10-40℃，濕度30-80%，一次浸沒時(shí)間30-40s，部分客戶會(huì)采用二次浸涂方式，時(shí)間根據(jù)產(chǎn)線節(jié)拍控制20-30s不等） → 流平（溫度10-40℃，濕度30-80%，時(shí)間10-15min，風(fēng)速0.3-0.5m/s） → 烘烤（溫度70-100℃，30-40min，風(fēng)速1.0-3.0m/s） → 修補(bǔ)檢驗(yàn)（常溫） → 冷卻下件（常溫）
