三妻四妾电影韩国在线观看免费,好色先生下载APP软件黄色,无遮挡裸体免费视频尤物

媒體中心

news Center

媒體中心 > 電泳槽液溫度管控:溫度變化及對質(zhì)量的影響

電泳槽液溫度管控:溫度變化及對質(zhì)量的影響

時間：2025-03-19

一、電泳槽液溫度變化的原因

1.電泳過程中的能量轉(zhuǎn)換：電泳涂裝過程中，部分電能會轉(zhuǎn)化為熱能，導(dǎo)致槽液溫度升高。此外，攪拌泵、循環(huán)泵等設(shè)備的機械摩擦也會產(chǎn)生熱量，進一步提高槽液溫度。

2.環(huán)境因素：季節(jié)和氣溫——環(huán)境溫度對槽液溫度有直接影響。夏季高溫時，槽液溫度更容易上升；冬季低溫時，槽液溫度可能低于理想范圍。

3.外部帶入：工件、涂料、純水帶入：工件自身溫度的高低影響、補加涂料和純水帶入影響電泳槽液溫度。

4.設(shè)備換熱：通過增加換熱設(shè)備工作，使電泳槽液溫度發(fā)生相應(yīng)的變化。

電泳槽液溫度過高的原因有：

01 工藝參數(shù)設(shè)置：電壓和電流過高——過高的電壓或電流會導(dǎo)致電泳過程中產(chǎn)生過多熱量，使槽液溫度快速上升。電泳時間過長——長時間的電泳過程會不斷積累熱量，超出散熱系統(tǒng)的處理能力。

02 環(huán)境溫度過高：夏季車間散熱通風(fēng)不良，導(dǎo)致電泳室溫度過高，槽液吸收環(huán)境熱量導(dǎo)致溫度過高。

03 設(shè)備降溫問題：冷卻系統(tǒng)不足——未配備或冷卻系統(tǒng)性能不足（換熱器冷卻溫度過高、流量不足和換熱面積不夠），無法有效調(diào)節(jié)槽液溫度。

電泳槽液溫度過低的原因有：

01 環(huán)境溫度過低，帶入冷量過多（補充的涂料和水純溫度過低、工件表面溫度過低）、車間保溫不良散出的熱量過高。

02 設(shè)備升溫速率不夠，無法將溫度升至規(guī)定溫度：換熱器面積不夠（堵塞）、熱水溫度低流量小。

二、溫度對電泳質(zhì)量的影響

溫度過低的影響

漆膜質(zhì)量差：當(dāng)槽液溫度低于15℃時，沉積量減少，漆膜變薄，光澤度和遮蓋力下降。

外觀缺陷：低溫下漆液粘度增大，電沉積過程中產(chǎn)生的氣泡難以消除，工件表面張力大表面溫度低潤濕性不良，容易出現(xiàn)針孔等缺陷。

泳透力變化：低溫下泳透力可能增加，但漆膜厚度和質(zhì)量難以保證。

溫度過高的影響

漆膜粗糙：溫度超過35℃時，漆膜沉積速度過快，導(dǎo)致漆膜粗糙，烘干后可能出現(xiàn)波浪狀堆積。

槽液穩(wěn)定性差：高溫下溶劑和助劑揮發(fā)加快，槽液容易變質(zhì)，穩(wěn)定性下降。

適宜溫度范圍

一般建議將生產(chǎn)時的電泳槽液溫度控制在26-34℃，此時漆膜外觀質(zhì)量較好，膜厚適中。長時間停產(chǎn)時溫度可以降低至20-25℃。

三、槽液溫度低的處理方法

加熱措施：

1.對于大型電泳槽，可使用冷熱恒溫交換機，其具有冷熱雙功能、自動化控制等優(yōu)點，能精確調(diào)節(jié)溫度。

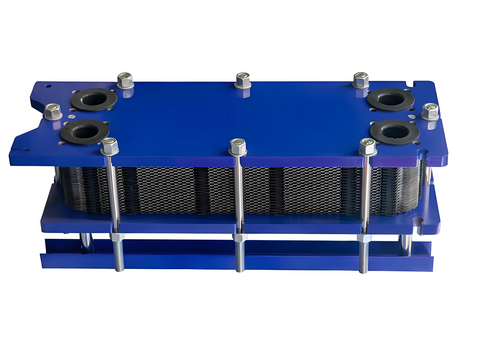

2.電泳槽主循環(huán)系統(tǒng)中安裝板式換熱器，使用熱水對槽液加熱。

3.如果電泳槽主循環(huán)的換熱裝置功率無法滿足，可以在UF槽加裝電加熱管或熱水換熱管加熱UF槽液回流至電泳槽，從而提升電泳槽主槽的槽液溫度。

優(yōu)化工藝參數(shù)：

1.在低溫下適當(dāng)提高電泳電壓，以增加電沉積量，但需注意避免過高電壓導(dǎo)致其他問題。

2.提高溶劑含量，降低槽液粘度，促進上膜。

3.槽液循環(huán)與監(jiān)測。通過槽液循環(huán)系統(tǒng)確保溫度均勻分布。

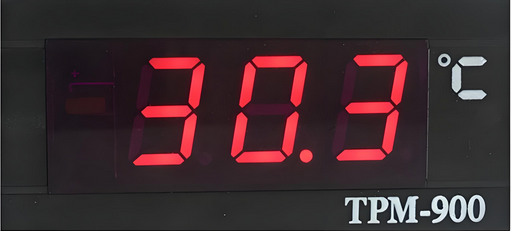

4.定期監(jiān)測槽液溫度，使用溫度計或溫度探頭實時監(jiān)控，并根據(jù)需要調(diào)整加熱設(shè)備。

本文作者：浩力森應(yīng)用工程中心李雙杰

【上一篇】：沒有了

【下一篇】：電泳電源對電泳過程中槽液的影響

走進浩力森

產(chǎn)品與市場

我們的顧客

新聞中心

社會責(zé)任

加入浩力森

聯(lián)系我們

上海市嘉定區(qū)南翔鎮(zhèn)滬宜公路1185號高科商務(wù)中心15樓

brand@haolisen.com

021-39199000

投訴方式: 18260556793　tousu@hls-nt.com

浩力森服務(wù)號

浩力森訂閱號

微信客服Lily

滬公網(wǎng)安備 31011402009577號滬ICP備11043878-3號
