現場工件外觀問題的關鍵因素分析(一)

時間:2024-07-05

當現場工件外觀出現問題時,小編認為首先應進行全面排查以確定問題的根源。

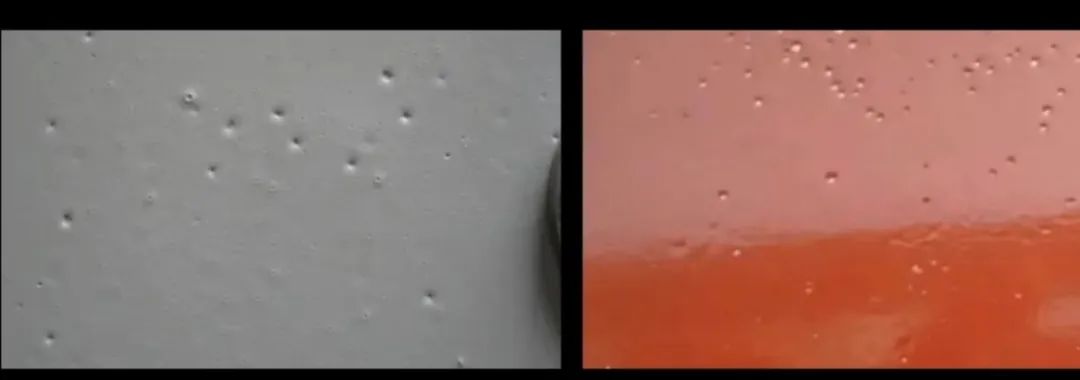

1.縮孔: 這類缺陷在濕的漆膜上看不見,當烘干后漆膜表面出現直徑通常為0.5-3.0mm漏底微孔、不漏底的火山口狀的凹陷,稱為陷穴、凹坑,露底者為縮孔。由于電泳漆濕膜中或表面有塵埃、油漬或與電泳涂料不相容的粒子,成為陷穴中心,因而產生涂膜缺陷。很多情況下這類缺陷還與被涂物的材質有關,如金屬底材上存在微裂紋和微孔等。



.

原因1: 外來油污污染電泳漆膜,油污附著在工件表面,使電泳漆成膜受到影響。這種原因引起縮孔的幾率較大。

解決方法: 可檢查輸送機構、掛具,防止油滴污染漆膜。從電泳設備制造安裝開始就要避免上述物質污染,每一種新零件投入電泳前最好進行相關檢驗,防止受油、硅油、蠟、脂性碳化物、膠水等污染物對工件,電泳設備及電泳槽液的污染。

.

原因2: 前處理除油不干凈,造成潤濕性不良,使電泳漆烘干后漆膜有縮孔。

解決方法: 加強前處理清洗。

.

原因3: 槽液有油污、異物混入,影響電泳漆膜外觀。

解決方法: 用吸油棉或除油過濾袋吸去油污,清除槽液內異物,同時避免異物混入,保持電泳槽液清潔。

.

原因4: 加漆時有電泳漆沒攪拌均勻,使槽液無完全熟化,引起漆膜不良。

解決方法: 確保加入的電泳漆攪拌均勻,加強槽液循環,使槽液完全熟化。

.

原因5: 電泳后水洗中含油分或烘干室內不潔凈,循環風含油分,使油分附著在漆膜上面烘干后有縮孔。

解決方法: 水洗經常更換,烘箱經常清理.烘箱鏈軌用油可選用耐高溫,不會高溫?fù)]發為最佳。

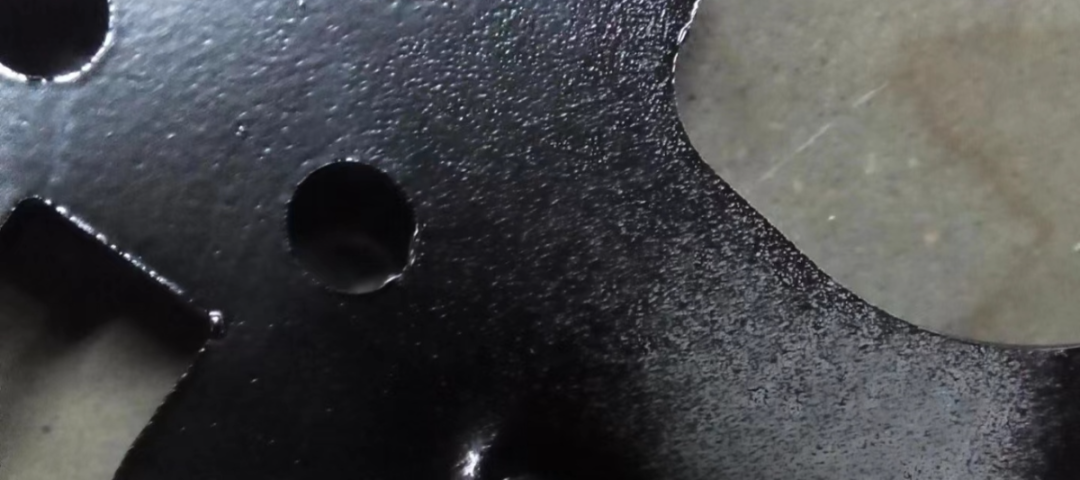

2.顆粒: 指電泳漆膜表面上有異物的現象;在烘干后的電泳涂裝表面上會有手感粗糙的較硬粒子,或肉眼可見的細小顆粒。



.

原因1: 電泳液中存在較粗大的雜質

解決方法: 檢查電泳槽過濾裝置,加強電泳槽液的過濾。

.

原因2: 車間空氣中含有的塵埃等漂浮物飄落到放在滴干區的工件上

解決方法: 做好涂裝車間衛生,防止灰塵漂浮。

.

原因3: 烘箱內存在灰塵等雜物

解決方法: 烘箱烤爐。

.

原因4: 前處理清洗不干凈

解決方法: 加強前處理水洗及除油。

.

原因5: 金屬工件表面有顆粒,如毛刺或電鍍面起泡

解決方法: 工件上掛前,先檢查工件表面是否有問題。

.

3.涂膜過薄: 涂膜過薄指電泳后工件表面漆膜厚度過薄,造成顏色光澤和遮蓋力不理想,質量等級下降。

Q1: 電壓過低

解決方法: 升高電壓。

.

Q2: 電泳時間不夠

解決方法: 延長電泳時間。

.

Q3: 槽液電導率偏低

解決方法: 減少UF液排放。

.

Q4: 被涂物通電不良

解決方法: 清理掛具,使被涂物通電良好。

.

Q5: 溶劑含量偏低

解決方法: 補充溶劑,一般為槽液量的2%-5%。

.

Q6: 槽液固體份偏低

解決方法: 提高固體份至工藝范圍內

.

Q7: PH不當(一般偏低)

解決方法: 調整PH值。

.

Q8: 槽液溫度偏低

解決方法: 提高槽液溫度。

.

Q9: 極板連接不良或被腐蝕,導電桿連接不良

解決方法: 檢查極板、導電桿電線連接,定期清理極板.導電桿和更新電線。



4.橘皮: 電泳漆膜表面形成像橘皮一樣連續的波浪狀態。這種缺陷通常是由于涂料流平性不好而造成,應調整槽液涂料。





Q1: 槽液溶劑含量低

解決方法: 補充適量助溶劑。



Q2: 補給原漆時沒有充分熟化

解決方法: 原漆補加前進行充分的攪拌。



Q3: 電泳電壓過高,時間過長,使涂膜過厚

解決方法: 適當降低電泳電壓,減短電泳時間。



Q4: 槽液pH值高

解決方法: 加助劑調整pH值。



Q5: 槽液顏基比過低

解決方法: 補充顏基比較高的電泳漆。



Q6: 槽液中雜質離子過多,電導率過高

解決方法: 超濾處理至350—750μS/cm。



5.顏色不均勻: 是指涂層烘烤固化后,其顏色的深淺程度不一樣,漆膜花臉。



(1)陰陽面

Q1: 槽液顏基比不合適

解決方法: 調整顏基比



Q2: 工件在電泳槽中的位置不當;

解決方法: 工件應保持在電場中心線與槽兩邊電極平行且距離相等。



(2)在同一面上的色澤不一致

Q1: 槽液中的顏料分散不均勻

解決方法: 加強對槽液攪拌循環。



Q2: 固體份含量過低

解決方法: 調整槽液固體份至合適范圍內。



Q3: 零件形狀復雜或上掛方式不對,導致電場被屏蔽

解決方法: 改進掛具,安裝輔助電極。



Q4: 工件在入電泳槽前氧化,有黑印

解決方法: 工件進電泳槽前檢查底材顏色是否一致。



Q5: 槽液內溶劑含量過低而引起色漿分散不好

解決方法: 適量補加溶劑,一般為槽液量的2%-5%。



Q6: 溶劑含量過多或電導率過高,引起電泳漆膜不均勻

解決方法:超濾處理。



6.針孔: 工件上有露底針狀小孔,稱為針孔,它與縮孔的區別是孔徑小,中心無異物,且四周無漆膜堆積凹起。由漆膜再溶解而引起的針孔,稱為再溶解針孔。





濕透針孔: 工件未進行烘烤,在空氣中涼干,可看到的針孔。

Q1: 電泳電壓過高,電流沖擊反應過劇,產生氣泡過多,或升壓速度過快。

解決方法: 適當降低電壓,加長軟啟動時間。



Q2: 溶劑含量偏低。

解決方法: 添加溶劑,一般為槽液量的2%-5%。



Q3: 槽液溫度過低。

解決方法: 控制槽液溫度。



Q4: 涂料的PH值過低及溶劑過多,使漆膜抵抗雜質能力變?nèi)酢?/p>

解決方法: 提高涂料的PH,并將漆膜厚度控制在必要的范圍內。



Q5: 槽液雜質離子過高,電解反應劇烈,被涂物表面產生的氣體多。

解決方法: 超濾除去雜質離子。



烘干后針孔

Q1: 固體份過低

解決方法: 提高槽液固體份。



Q2: 溶劑含量過低

解決方法: 提高溶劑含量,一般為槽液量的2%-5%。



Q3: 混入電泳漆中的雜質(油、潤滑脂等)粘附在漆膜上。

解決方法: 除去電泳漆中的油脂等雜質。



本文作者:浩力森應用工程中心 梁學沖
