媒體中心

news Center

媒體中心 > 精準(zhǔn)調(diào)色 | 電泳漆顏基比掌控秘籍

精準(zhǔn)調(diào)色 | 電泳漆顏基比掌控秘籍

時間：2023-07-17

1、顏基比的定義

顏基比指電泳漆、槽液或涂膜中的顏料與基料（樹脂）的比值。



2、顏基比對電泳涂裝的影響

在電泳涂裝過程中，顏料和基料并不會按照槽液本身顏基比電沉積到被涂物上，所以在不斷電泳涂裝過程中會發(fā)生顏基比失調(diào)的現(xiàn)象，不同的顏基比會對漆膜的外觀、遮蓋、光澤等物理性能和防腐性能產(chǎn)生巨大影響，所以控制電泳槽液的顏基比對電泳涂裝質(zhì)量至關(guān)重要。

顏基比偏高說明槽液中顏料過多，易產(chǎn)生沉淀，漆膜出現(xiàn)粗糙橘皮失光現(xiàn)象，影響漆膜結(jié)合力及化學(xué)性能；顏基比偏低漆膜遮蓋較差，易產(chǎn)生水跡縮孔等涂膜弊病，甚至影響漆膜的固化及物理化學(xué)性能；



.

3、顏基比的測定方法

一、灰分法

（1）操作方法：取瓷坩堝在馬弗爐中800℃灼燒后，放在干燥器中冷卻，稱重(M0)，直至恒重，備用；稱取定量10g的漆樣(M1)或槽液樣于已稱量的坩鍋中；在105℃下烘干3小時，隨后在180℃下烘1小時，再在馬弗爐（800土20）℃烘0.5小時；冷卻后將坩鍋重新稱量(M2)。

（2）結(jié)果計算：

式中，M0為坩鍋的質(zhì)量，g；M1為坩鍋加工作液的質(zhì)量，g；M2為煅燒冷卻后坩鍋加不可燃物的質(zhì)量，g；NV：漆樣固體份或工作液不揮發(fā)物含量；（需另行測量）k：碳黑修正系數(shù)。



二、離心法：

（1）按照本章第三節(jié)測量樣品的固體份NV；

（2）將清洗干凈的燒杯置于恒溫干燥箱中，（105±2）℃烘烤15min，冷卻至室溫，稱取燒杯質(zhì)量M1；

（3）稱取質(zhì)量為M2（一般取8g待測樣）的樣品于20mL離心管內(nèi)，記為1號和2號樣，加入10mL左右丙酮，充分搖勻。置于離心機(jī)內(nèi)，以10000r/min速度離心20min；

（4）將離心管中上層清液吸入已恒重稱量好的燒杯中。于離心管中再加入10mL丙酮，用細(xì)棒攪拌均勻，以10000r/min速度離心20min，合并上層清液；

（5）重復(fù)上步驟，第三次離心；

（6）將燒杯置于恒溫干燥箱中，（105±2）℃烘3h，燒杯于干燥器中冷卻至室溫，稱重為M3；

（7）平行測試兩組樣品；

（8）結(jié)果計算：顏基比最后結(jié)果為兩個樣品算數(shù)平均值。



式中，M1為燒杯質(zhì)量，g；M2為樣品質(zhì)量，g；M3為烘干后燒杯加基料的質(zhì)量，g。

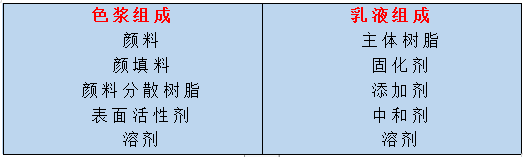

4、顏基比如何調(diào)整

  • 顏基比公式P/B=顏料/基料

由此可見，提高顏基比則需要補(bǔ)加色漿，降低顏基比則需要補(bǔ)加乳液。



  • 具體案例解析

某顧客現(xiàn)場20T槽液,測得固體份10%，按色漿：乳液=1：6加料，色漿顏基比2.0，固體份44%，乳液固體份35%

若現(xiàn)場槽液顏基比為0.08，將顏基比提高至0.10，該如何調(diào)整？

答：P/B=顏料/基料

色漿顏基比P(色漿)/B(色漿)=2.0

色漿中顏料占比=P(色漿）/[P(色漿)+B(色漿)]=2/3

槽液顏基比=P(色漿)/[B(色漿）+B(乳液)]

設(shè)需要加入色漿量為X

[20T*10%*(0.08/1.08)+44%*X*(2.0/3.0)]/[20T*10%*(1/1.08)+44%*X*(1.0/3.0)]=0.1

求得X=0.1329T 所以需要加入色漿量為132.9kg。
